Треппинг в Illustrator.

Содержание

Рис.1. Выделяем объект треппинга.

Рис.1. Треппинг в Illustrator.

Следует сразу сказать об ограничениях и подводных камнях ручного треппинга объектов вёрстки в Illustrator. Треппинг можно сделать только тем объектам, которые не имеют контура (stroke). Поскольку треппинг делается методом overprint (оверпринт), то даже если объект треппинга окажется на заднем плане, треппинговый контур может проявиться на печатном оттиске. Что характерно, увидеть данный дефект будет можно только на VPS (Virtual Proof System), т.е. программе эмитирующей полиграфический растр.

Автоматизированная вёрстка

Готовится к запуску онлайн сервис по автоматизированной вёрстке товарных каталогов. Сервис позволяет существенно сократить труд верстальщика и приобщить к работе компетентных людей в области товароведения, т.е. продакт-менеджеров. О том: подходит ли данный сервис вашему производству? Как это работает? Каков экономический эффект от внедрения данного продукта? и о многом другом Вы сможете прочитать в разделе, посвящённом сервису автоматизированной вёрстки товарных каталогов…

Перейти…

Открою файл-заготовку. Это созданный мной ранее в Illustrator логотип для компании Street by Street (Путеводитель по Москве) (см. рис. 1).

Рис.2. Создаём треппинговый контур.

Рис.2. Треппинг в Illustrator.

Выделим нужные однотипные объекты. Зададим объекту контур (stroke) толщиной 0,1 мм (рис.2). Контура могут взаимодействовать с объектом 3-я способами. 1) Центрироваться, т.е. половина контура расширяет объект, другая половина внедряется в объект. 2) Внутрь, т.е. контур полностью внедряется в объект. 3) Наружу, т.е. контур полностью расширяет объект. Метод должен выбираться в зависимости от того с каким объектом заднего плана будет взаимодействовать объект треппинга. Если объект треппинга светлее объекта заднего плана, то выбираем 3-й вариант – outside. Если объект треппинга темнее, то 2-й вариант – inside. Если задний план сложный, то 1-й вариант – center. В моём случае объект заднего плана более тёмный, значит параметр Align Stroke = Outside. Перекрашиваем будущий треппинговый контур в цвет объекта, в моём случае это Yellow–100%.

Рис.4. Результат ручного треппинга.

Рис.3. Треппинг в Illustrator.

Рис.3. Задаём overprint.

Рис.3. Треппинг в Illustrator.

Активизируем окно "Window—Attributes" [Ctrl+F11] и ставим галочку в параметре Overprint Stroke (рис. 3). Сохраняем, открываем вёрстку в Indesign или Quark, апдейтим (update) и записываем PDF. Как правильно записать PDF я расскажу на уроках по предпечатной подготовке.

Максимально увеличиваем PDF (рис. 4). Виден тёмный контур вокруг жёлтой буквы. Цвет заднего объекта (фона) C–100%, M–80%, Y–0%, B–69%. А цвет треппингового контура виден на рисунке, он C–100%, M–80%, Y–100%, B–69%, что и следовало доказать.

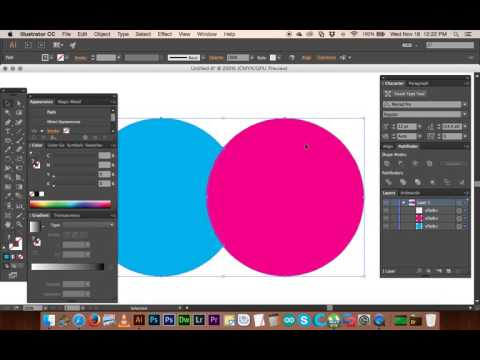

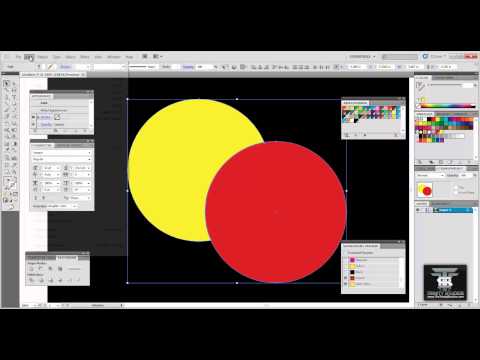

Видео урок. Треппинг в illustrator

В видео-уроке рассматриваются примеры создания треппингового контура в illustrator для различных случаев. Иными словами, рассказано как сделать треппинг в illustrator своими руками. Рассматриваются 3-и примера, т.е. три уровня сложности.


Статья опубликована: "14" февраля 2016 г.

Количество просмотров[] за март: 375; всего: 1805.

Последние комментарии посетителей в ветке
"Adobe Illustrator"
Вячеслав Севастьянов отправлено: 11 января 2017 г. в 14:43

#3

Откуда: Россия; Новосибирская область; Искитим.
Организация: .
Должность: спусковик.
Дата регистрации: 9 января 2016 г. Если PDF–файлы не открывать в Illustrator/'е, а затаскивать в него через /"Place/" (Поместить), то скривлять шрифты нет необходимости.
спускаю полосы
Дмитрий Сальников отправлено: 11 января 2017 г. в 13:51

#2

Откуда: Россия; Москва и Московская область; Подольск.
Организация: Фрилансер.
Должность: дизайнер-верстальщик.
Дата регистрации: 27 августа 2016 г. Продолжение.
Действительно, оказалось что там всё не чисто. Местный "верстак" ваял спуски, не поверите, в Illustrator, а потому затягивал туда наши PDF. Естественно, что при открытие PDF-файла в Illustrator шрифты слетали. На мой вопрос: – Зачем такие извращения? – верстальщик ответил – Другие программы я не знаю.
Что тут скажешь? Что предложишь? Пришлось смириться и дальше скривлять шрифты.
Автоматизирую всё что верстается, что не верстается, верстаю и тоже автоматизирую!
Дмитрий Сальников отправлено: 11 января 2017 г. в 13:47

#1

Откуда: Россия; Москва и Московская область; Подольск.
Организация: Фрилансер.
Должность: дизайнер-верстальщик.
Дата регистрации: 27 августа 2016 г. Некоторое время назад работал в маленькой типографии на приёме материалов. Поскольку типография была маленькой, то часть работ отправлялась на субподряд и я готовил материалы по их требованиям. В какой-то момент появился подрядчик, который стал требовать перевода шрифтов в PDF-файле в кривые. Это ужасно напрягало и раздражало, хотя я нашёл достаточно простой способ скривления средствами PitStop.
Почему раздражало скривление шрифтов? Да потому, что любой допечатник знает, что в PDF шрифты не слетают; скривлённый файл весит больше; в процессе скривления шрифтов могут возникнуть "глюки", т.к. это дополнительная операция и риски возрастают; к кривым RIP'ом применяется меньше правил треппинга, чем к шрифтам; и вообще возникали разные подозрения.
Вопрос этот беспокоил, а потому удалось пообщаться с той стороной и всё прояснить.
Автоматизирую всё что верстается, что не верстается, верстаю и тоже автоматизирую!
Admin отправлено: 28 декабря 2016 г. в 18:52

#1

Откуда: Россия; Москва и Московская область; Подольск.
Организация: xpert.Press.
Должность: Администратор сайта.
Дата регистрации: 1 декабря 2016 г. В ветке форума Adobe Illustrator обсуждаются вопросы, связанные с работой в этой программе, а также вопросы касающиеся векторных изображений в целом и контейнера EPS в частности.
Рекомендуются к прочтению следующие статьи: Прежде чем задать вопрос воспользуйтесь поиском по форуму/ветке, возможно ответы на ваш вопрос уже существуют.
Формулируйте ваши вопросы кратко, но ёмко.
Администрация сайта желает вам удачи!
